วิธีการเรียกสกรูขั้นพื้นฐาน บทที่ 3 - เกลียวของสกรู (1)

Last updated: 21 Mar 2024
430 Views

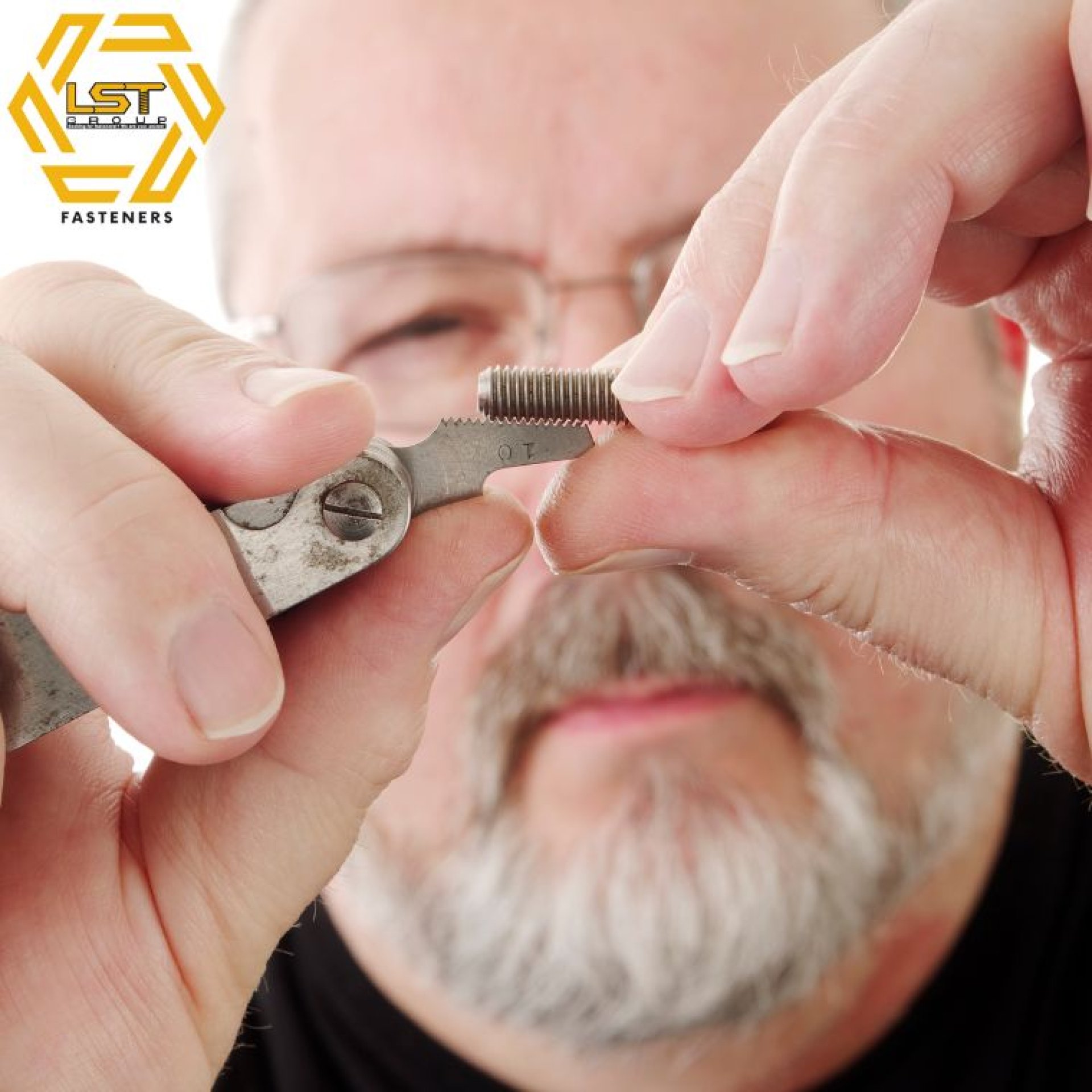

หวีวัดเกลียว thread pitch measure

อย่างที่ว่าไว้ในบทที่ 2 คือการเรียกขนาดของสกรูนั้นมี 2 ประเภทใหญ่ๆ คือ ระบบมิล (Metrics) และ ระบบหุน (Unified) ซึ่งก็จะสอดคล้องกับเกลียวของสกรู เนื่องจากเกลียวของทั้ง 2 ระบบนั้น ไม่สามารถนำมาใช้ร่วมกันได้


ทำความรู้จักกับส่วนประกอบของเกลียวกันก่อน

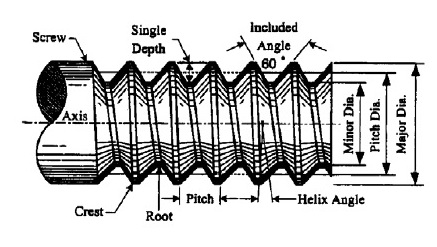

รูปประกอบ 1

เนื่องจากเราเป็นขั้นพื้นฐาน เราคงไม่ต้องลงลึกขนาดพวก Crest, Helix Angle, Axis of Screw หรือ Included Angle แต่ศัพท์ที่อยากให้รู้จักกันไว้คือ "Pitch(ระยะเกลียว)"

Pitch คืออะไร?
Pitch (อ่านว่า พิทช์) นั้นก็คือระยะห่างระหว่างเกลียว โดยวัดจากยอดฟันของเกลียว (Crest) โดยจะเห็นได้จาก รูปประกอบ 1

โดยระยะพิทช์ของระบบเกลียวมิลและหุนนั้นไม่เท่ากัน ถึงแม้ว่าจะเป็นขนาดที่ใกล้เคียงกันมากอย่าง M3 กับ 1/8"(เท่ากับ 3.175 มิล) ก็ตามที
การที่พิทช์ไม่ท่ากันนั้น ทำให้เกลียวไม่สามารถขันไปตามร่องเกลียวได้ (ให้นึกภาพเวลาที่สกรู (น็อตตัวผู้) ขันเข้ากับ หัวน็อต (น็อตตัวเมีย)) จึงนับเป็นส่วนสำคัญที่เราจะต้องรู้ว่าสกรูที่เราจะใช้นั้นเป็นระบบมิล หรือ หุน

แล้วจะรู้ได้อย่างไรว่าที่เราต้องการเป็นเกลียวมิลหรือหุน?
วิธีที่ชัวร์ที่สุดว่าสกรูที่เราถืออยู่ในมือนั้นเป็นเกลียวอะไรก็คือใช้หัวน็อตที่มีขนาดเดียวกันแล้วรู้ว่าหัวน็อตตัวนั้นคือเกลียวอะไรมาขันกันดู ถ้าขันกันเข้าก็แปลว่าเป็นเกลียวเดียวกันกับหัวน็อตตัวนั้น แต่ถ้าขันไปแล้วติดก็แปลว่าเป็นคนละมาตรฐานกันแต่ถ้าไม่มีหัวน็อตให้ลอง อุปกรณ์ที่ได้รับความนิยมในการวัดพิทช์ของเกลียวก็คือ "หวีเกลียว (Pitch Gauge)" (รูปประกอบ 2) ในการวัด ซึ่งหากหวีเกลียวเบอร์ไหนทาบลงบนเกลียวแล้วแนบสนิทพอดี ก็ถือว่าเกลียวนั้นมีระยะเกลียวตามที่ระบุไว้บนหวีเกลียวนั่นเอง (รูปประกอบ 3)

รูปประกอบ 2

รูปประกอบ 3
